Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2010
EletricidadeEquipamentos Elétricos
- Código
- cg037957
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Suprimentos de Bens e Serviços Júnior - Elétrica

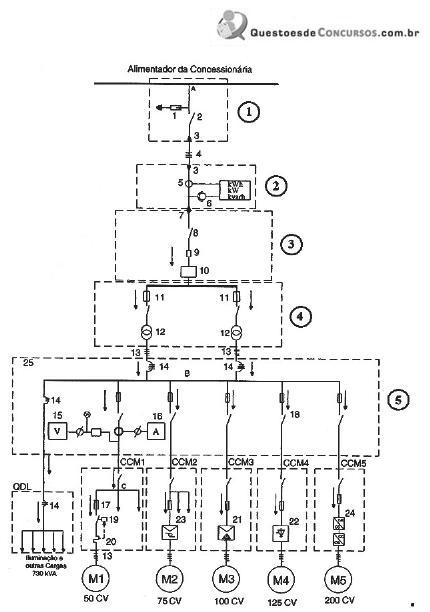

A figura acima mostra o diagrama unifilar característico de uma instalação elétrica industrial com entrada de serviço subterrânea. Observando-se a numeração indicativa das regiões pontilhadas, complete os parênteses abaixo, associando a região com o número indicado.( ) Posto de Transformação( ) Ponto de Entrada de Energia( ) Quadro Geral de Força( ) Posto de Proteção( ) Posto de mediçãoA sequência correta, de cima para baixo, é- A1 - 4 - 5 - 3 - 2
- B2 - 1 - 5 - 4 - 3
- C4 - 1 - 5 - 3 - 2
- D4 - 2 - 5 - 3 - 1
- E4 - 5 - 1 - 3 - 2
