Questão de Eletricidade — Instrumentos e Medições elétricas — CESGRANRIO 2010
EletricidadeInstrumentos e Medições elétricas
- Código
- cg037960
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Suprimentos de Bens e Serviços Júnior - Elétrica

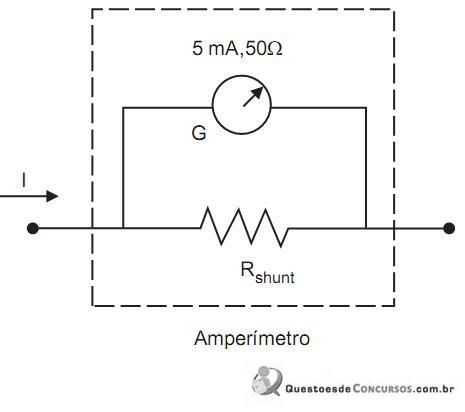

A figura acima mostra um amperímetro construído com um Galvanômetro (de 5 mA e 50Ω) e uma resistência em paralelo (Rshunt ). Para que esse amperímetro possa medir a corrente I de10A, o valor de Rshunt é, aproximadamente,- A0,025 Ω
- B0,020 Ω
- C0,015 Ω
- D0,010 Ω
- E0,005 Ω
