Questão de Mecânica — Processos de Fabricação Mecânica — CESGRANRIO 2010

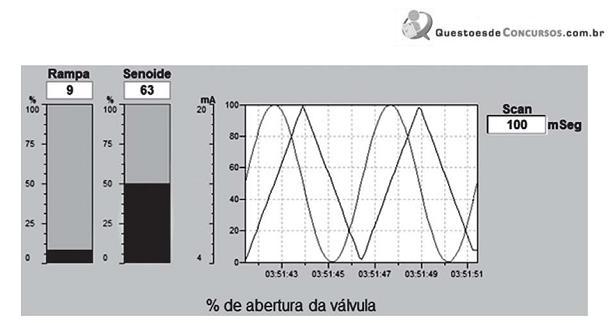

A figura acima representa uma pequena parte de um sistema supervisório no qual são apresentados gráficos e valores de abertura e fechamento de duas válvulas (rampa e senoide). Utilizando essa figura, analise as afirmativas abaixo.I – Utilizar um scan de 100 milissegundos significa que os dados serão atualizados de 0,1 em 0,1 segundos.II – O período do sinal referente à senoide correspondente no gráfico é de 10 segundos e a frequência é de 0,1 Hz.III – Segundo o gráfico de barras da senoide, a válvula apresenta 50% de abertura, o que corresponde a 10 mA de corrente.IV – Se a válvula estivesse a 25% de abertura, seu correspondente em corrente seria 5 mA.É(São) correta(s) APENAS a(s) afirmativa(s)

1. AI.
2. BIV.
3. CI e III.
4. DII e IV.
5. EIII e IV
