Questão de Eletricidade — Eletrônica — CESGRANRIO 2010
EletricidadeEletrônica
- Código
- cg039094
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio

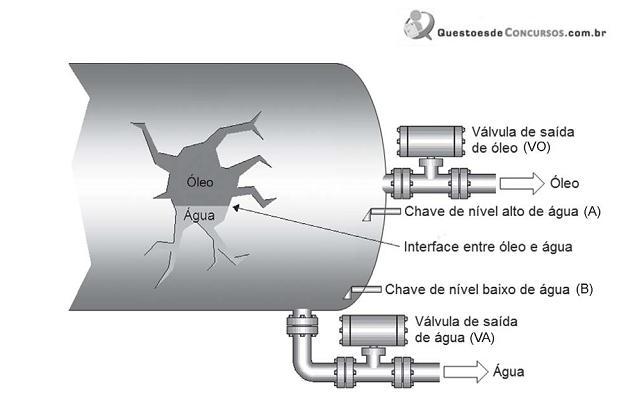

A figura acima apresenta um separador atmosférico de óleo e água, com duas válvulas (on/off) normalmente fechadas e duas chaves de nível (on/off) normalmente abertas. Caso o nível de água atinja a chave de nível alto de água, a válvula de saída de água deverá se abrir e a válvula de saída de óleo, fechar-se. Por outro lado, caso o nível de água esteja inferior à chave de nível baixo de água, a válvula de saída de água deverá se fechar e a válvula de saída de óleo, abrir-se. Qual programa, em lista de instruções, corresponde a este sistema?- ALOAD AOR BANDNOT VAOUT VALOAD BOR VOANDNOT AOUT VO
- BLOAD BOR VOANDNOT AOUT VO
- CLOAD VAOR BANDNOT BOUT VA
- DLOAD AOR VAAND BOUT VALOAD NOT BOR VOANDNOT AOUT VO
- ELOAD AANDNOT VAOUT VALOAD BANDNOT VOOUT VO
