Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2010

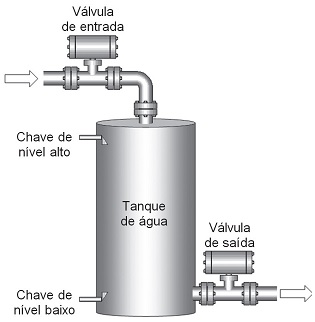

Características:- as chaves de nível alto e baixo são de contatos normalmente abertos.- as válvulas motorizadas estão abertas se energizadas.Endereços no CLP:Chave de nível alto - %10.0Chave de nível baixo - %10.1Válvula de saída - %Q0.0Válvula de entrada - %Q0.1CLP – Controlador Lógico Programável.A figura acima representa um sistema de armazenamento de água em um tanque. Duas válvulas motorizadas on/off controlam a entrada e a saída de água no tanque através de um CLP e das chaves de nível alto e baixo.Condição de funcionamento:- Caso o nível seja inferior à chave de nível baixo, a válvula de saída deverá ser fechada e a de entrada aberta, permanecendo assim até que seja acionada a chave de nível alto.- Caso o nível seja igual ou superior à chave de nível alto, a válvula de saída deverá ser aberta e a de entrada fechada, permanecendo assim até que seja acionada a chave de nível baixo.Que programa, em Ladder, corresponde a esse sistema?

1. A
2. B
3. C
4. D
5. E
