Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2010

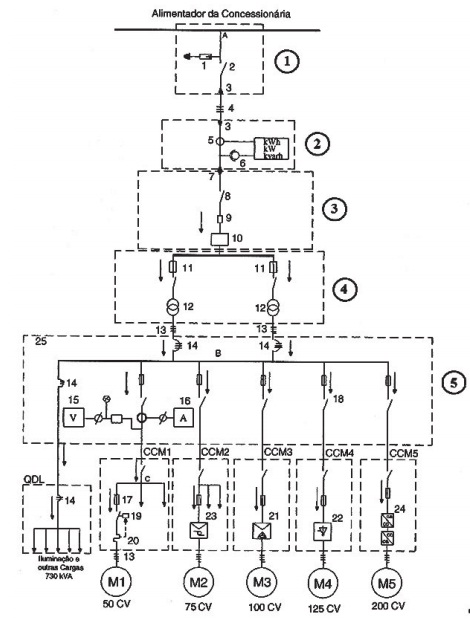

A figura acima mostra o diagrama unifilar, característico de uma instalação elétrica industrial com entrada de serviço subterrânea. Observando-se a numeração indicativa das regiões pontilhadas, numere os elementos abaixo, associando a região ao número indicado na figura.( ) Posto de Transformação( ) Ponto de Entrada de Energia( ) Quadro Geral de Força( ) Posto de Proteção( ) Posto de MediçãoA ordem correta dos números, de cima para baixo, é

1. A4 – 5 – 1 – 3 – 2
2. B4 – 2 – 5 – 3 – 1
3. C4 – 1 – 5 – 3 – 2
4. D2 – 1 – 5 – 4 – 3
5. E1 – 4 – 5 – 3 – 2
