Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2010

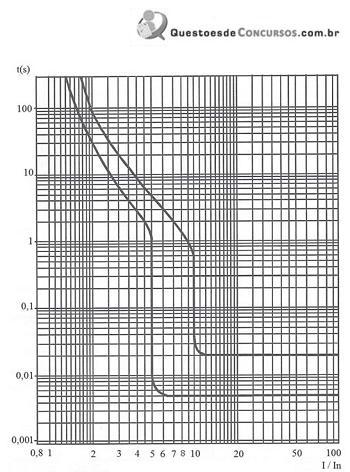

A figura acima mostra as curvas características de Tempo x Corrente de dois disjuntores: geral de entrada (In=200A) e de ramal (In=100A). Havendo um curto-circuito de 1,4 kA, a jusante do disjuntor de ramal, o tempo de atuação desse disjuntor e, caso ele falhe, o tempo do disjuntor geral são, em ms e s, respectivamente,

1. A2 e 1
2. B5 e 2
3. C10 e 4
4. D20 e 2
5. E35 e 1
