Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2010

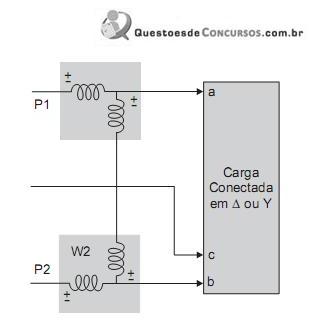

A potência fornecida a um circuito trifásico de três fios, conectado em Y ou Δ , equilibrado ou não, pode ser medida com apenas dois wattímetros, se eles forem conectados adequadamente ao circuito e as leituras forem interpretadas de maneira correta. A figura acima mostra uma das maneiras de conectar os Wattímetros (W1 e W2). A esse respeito, analise as afirmativas abaixo.I – Se a carga tiver um fator de potência (atrasado ou adiantado) menor do que 0,5, a leitura dos dois Wattímetros é positiva, e a potência total é a soma das leituras.II – Se a carga tiver um fator de potência (atrasado ou adiantado) maior do que 0,5, uma das leituras é negativa, é a potência total é a diferença entre as leituras.III – Quando o fator de potência da carga for unitário, ou seja, carga puramente resistiva, as leituras dos Wattímetros são iguais.IV – Se o fator de potência da carga for nulo, ou seja, carga puramente reativa, as leituras dos Wattímetros são iguais, porém, com sinais opostos.Está correto APENAS o que se afirma em

1. AI e II.
2. BI e III.
3. CII e III.
4. DIII e IV.
5. EI, II e IV.
