Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2011
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg039361
- Banca
- CESGRANRIO
- Órgão
- BNDES
- Ano
- 2011
- Nível
- Superior
- Cargo
- Profissional Básico - Análise de Sistemas - Desenvolvimento

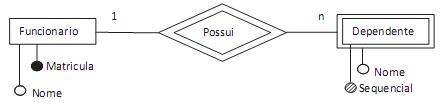

Durante o processo de desenvolvimento de um sistema de controle de funcionários, foram identificadas as entidades Funcionario e Dependente, que estão relacionadas como representado no seguinte diagrama entidade-relacionamento (o atributo Matricula é identificador de Funcionario, a entidade Dependente é fraca, e o atributo Sequencial é chave parcial de Dependente).
Durante o mapeamento para o modelo relacional, foram identificadas duas relações: Funcionario e Dependente. A relação funcionário possui dois atributos: Matricula (participante da chave primária) e Nome. Analisando o diagrama e a definição da relação Funcionario, conclui-se que a relação Dependente possuirá
Durante o mapeamento para o modelo relacional, foram identificadas duas relações: Funcionario e Dependente. A relação funcionário possui dois atributos: Matricula (participante da chave primária) e Nome. Analisando o diagrama e a definição da relação Funcionario, conclui-se que a relação Dependente possuirá- Aos atributos Nome, Matricula (que participa da chave primária de Dependente), e Sequencial (que participa da chave primária de Dependente e cujos valores não se repetem para cada Matricula).
- Bdois atributos: Matricula e Nome, sendo que Matricula participa de uma chave estrangeira para a relação Funcionario e identifica univocamente e exclusivamente cada tupla de Dependente.
- Cdois atributos: Sequencial, cujos valores não se repetem, e Nome.
- Dsomente o atributo Nome, que participará da chave primária da relação.
- Esomente o atributo Nome e não possuirá chave primária, pois a entidade Dependente não possui atributo identificador.
