Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2011

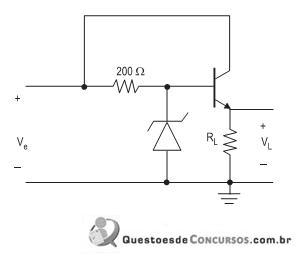

O circuito eletrônico apresentado na figura acima é uma fonte regulada em 12 V, onde todos os componentes são considerados ideais. O transístor opera com ganho ß = 50 e V BE . O diodo Zener opera com tensão nominal de 12,6 V, e a tensão de entrada Ve' oriunda do retificador, varia no intervalo de 20 a 40 V. No instante em que a carga R L dissipa uma potência de 18W e a tensão Ve' é de 22,6 V, a corrente elétrica que passa pelo diodo Zener, em mA, é

1. A50
2. B30
3. C20
4. D10
5. E5
