Questão de Eletrônica — Automação e Controle em Eletrônica — CESGRANRIO 2011

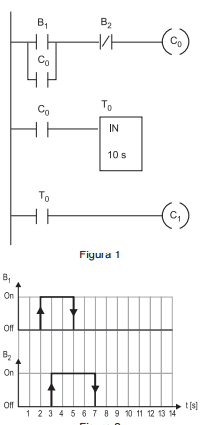

A Figura 1 apresenta o diagrama LADDER de um CLP que possui um temporizador, com atraso no desligamento, ajustado para um tempo de 10 s, e com a saída C₁ inicialmente desabilitada. A Figura 2 apresenta os diagramas de tempo dos comandos B₁ e B₂ Nessas condições, após a habilitação da saídaC₁esta só será desabilitada no instante de tempo t, cujo valor, em segundos, é

1. A2
2. B5
3. C7
4. D12
5. E13
