Questão de Eletrônica — Automação e Controle em Eletrônica — CESGRANRIO 2011
EletrônicaAutomação e Controle em Eletrônica
- Código
- cg040151
- Banca
- CESGRANRIO
- Órgão
- PETROQUÍMICA SUAPE
- Ano
- 2011
- Nível
- Médio
- Cargo
- Eletricista Pleno

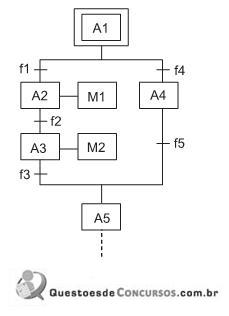

A figura abaixo mostra um diagrama GRAFCET, que representa uma parte da sequência de comando de um sistema automatizado.
Com base nas regras e na técnica de construção do GRAFCET, tem-se que a etapa A5 é ativada somente se forem também ativadas as etapas
Com base nas regras e na técnica de construção do GRAFCET, tem-se que a etapa A5 é ativada somente se forem também ativadas as etapas- A(A1, A2 e A3) e (A1 e A4)
- B(A1, A2 e A3) ou (A1 e A4)
- C(A1 e A2) ou A3
- D(A1, A3) e M2
- EA1 e (M1 e M2)
