Questão de Eletricidade — Instrumentos e Medições elétricas — CESGRANRIO 2011

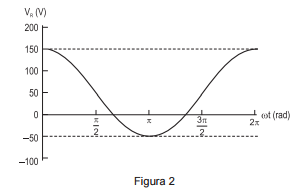

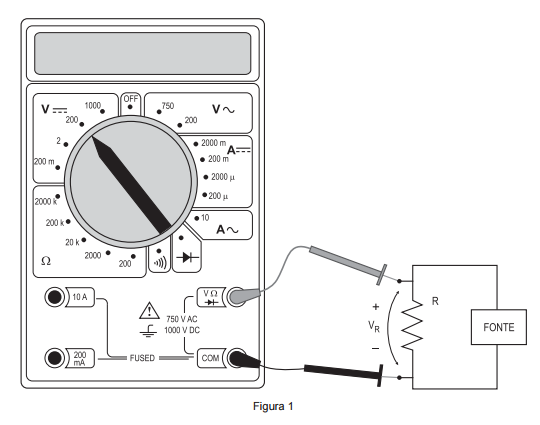

Um multímetro digital é utilizado para medir a tensão entre os terminais de um resistor, o qual é alimentado por uma fonte de tensão. O esquema de ligação e a configuração do multímetro são mostrados na Figura 1 acima. Com um osciloscópio, obteve-se a forma de onda da tensão para um ciclo de onda, como na Figura 2. De acordo com as informações acima, o valor da tensão, em volt, lida no multímetro é

1. A0
2. B50,0
3. C70,7
4. D86,6
5. E120,7
