Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2011

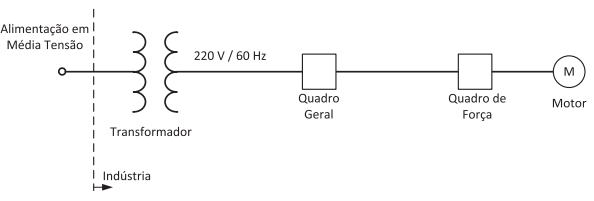

A figura acima mostra parte do diagrama unifilar da instalação elétrica de uma indústria, em particular, da instalação de um motor elétrico (M). A energia elétrica é entregue em média tensão e distribuída no interior da indústria a partir do enrolamento de baixa tensão do transformador, cuja tensão nominal é 220 V. Sabe-se que o comprimento total do circuito mostrado é inferior a 100 m. Então, o valor, em volts, da máxima queda de tensão admissível desde o secundário do transformador até o motor, em regime permanente, é

1. A4,4
2. B8,8
3. C11,0
4. D15,4
5. E22,0
