Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2011

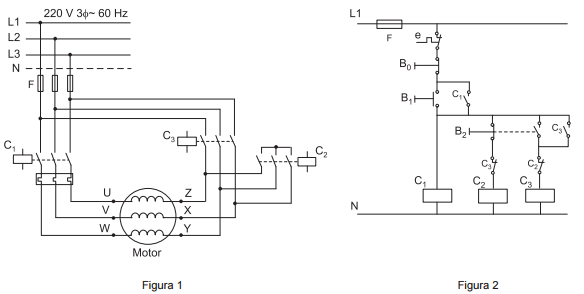

As figuras acima mostram o esquema multifilar do circuito de partida de um motor de indução (Figura 1) e seu respectivo esquema funcional (Figura 2). A tensão da rede elétrica é 220 V fase-fase, e, inicialmente, o motor está em repouso. Quando somente a botoeira é acionada (Figura 2), o valor, em volts, da tensão entre os terminais U e Z do motor, em regime permanente, é

1. A0
2. B127
3. C220
4. D380
5. E440
