Questão de Eletricidade — Instrumentos e Medições elétricas — CESGRANRIO 2011

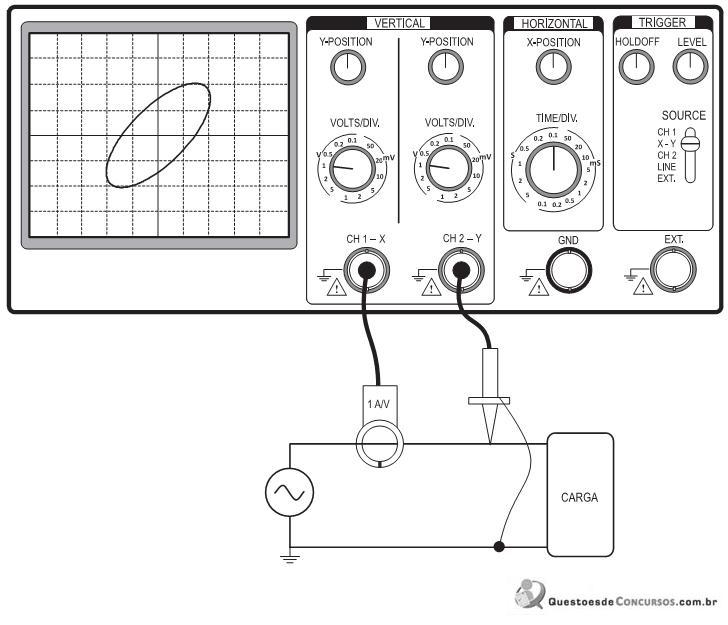

Um osciloscópio é utilizado para medir o fator de potência de uma carga indutiva. O alicate de corrente é conectado ao canal 1 (CH 1 – X), e a ponteira de tensão, ao canal 2 (CH 2 – Y), conforme indicado na figura acima. O trigger é ajustado para o modo XY, e a tela do osciloscópio mostra o resultado obtido. Sabe-se que o módulo da impedância da carga é igual a 1 Ω. De acordo com a medição feita, o fator de potência da carga é

1. A0
2. B0,500
3. C0,707
4. D0,866
5. E1,000
