Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2011

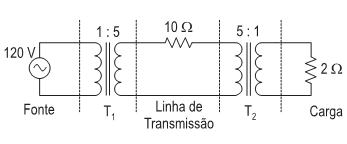

No circuito da figura acima, uma carga é alimentada por uma fonte de tensão alternada através de uma linha de transmissão. Utilizam-se dois transformadores ideais, T1 e T2, cujas relações de transformação são 1:5 e 5:1, respectivamente. A linha de transmissão tem uma resistência equivalente total de Com base nessas informações, a potência dissipada, em kW, na linha de transmissão, é

1. A1,0
2. B2,0
3. C5,0
4. D10,0
5. E12,0
