Questão de Eletrônica — Automação e Controle em Eletrônica — CESGRANRIO 2011
EletrônicaAutomação e Controle em Eletrônica
- Código
- cg040175
- Banca
- CESGRANRIO
- Órgão
- PETROQUÍMICA SUAPE
- Ano
- 2011
- Nível
- Médio
- Cargo
- Eletricista Sênior

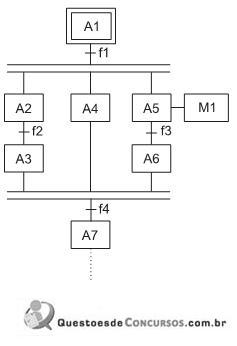

O diagrama Grafcet, representado na figura ao lado, é parte da sequência de comando de um sistema automatizado. Considerando o diagrama, com base nas técnicas de sua construção, analise as afirmações a seguir. A etapa A7 é ativada se forem também ativadas as etapas (A2, A3) e A4 e (A5, A6). PORQUE A estrutura de barra horizontal dupla, no diagrama, indica início ou fim de ações que devem ocorrer paralelamente. Analisando-se as afirmações acima, conclui-se que- Aas duas afirmativas são verdadeiras, e a segunda justifica a primeira.
- Bas duas afirmativas são verdadeiras, e a segunda não justifica a primeira.
- Ca primeira afirmativa é verdadeira, e a segunda é falsa.
- Da primeira afirmativa é falsa, e a segunda é verdadeira.
- Eas duas afirmações são falsas.
