Questão de Eletrônica — Automação e Controle em Eletrônica — CESGRANRIO 2011
EletrônicaAutomação e Controle em Eletrônica
- Código
- cg040182
- Banca
- CESGRANRIO
- Órgão
- PETROQUÍMICA SUAPE
- Ano
- 2011
- Nível
- Médio
- Cargo
- Eletricista Sênior
Deseja-se automatizar o funcionamento de uma bomba d'água através de um Controlador Lógico Programável (CLP), de acordo com as regras a seguir. • A bomba acionada pela chave contatora C1 só poderá iniciar o seu funcionamento através da botoeira B1 . • A bomba poderá ser desligada a qualquer momento, acionando-se a botoeira B2 . • O Sensor do Reservatório Superior (SRS) acenderá a lâmpada indicativa de reservatório superior vazio (LRSV), que só apagará quando o reservatório estiver cheio. • O Sensor do Reservatório Superior (SRS) desligará a bomba, caso o reservatório superior esteja cheio. • O Sensor do Reservatório Inferior (SRI) acenderá a lâmpada indicativa quando o reservatório inferior estiver vazio (LRIV). • O Sensor do Reservatório Inferior (SRI) desligará a bomba, caso o reservatório inferior esteja vazio. Com base nessas regras, o diagrama Ladder que representa o sistema da bomba d'água é o

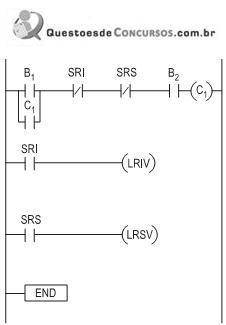

- A

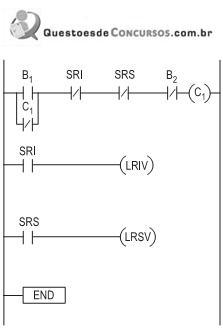

- B

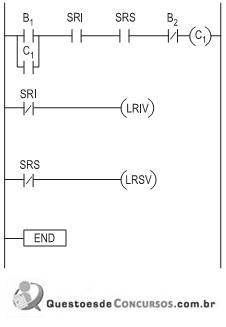

- C

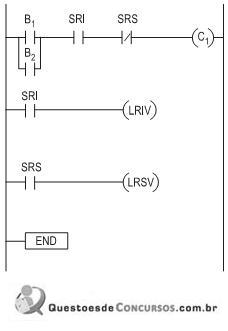

- D

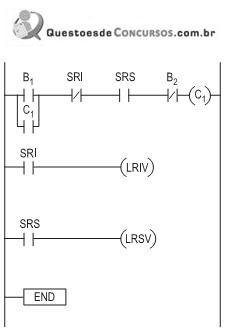

- E
