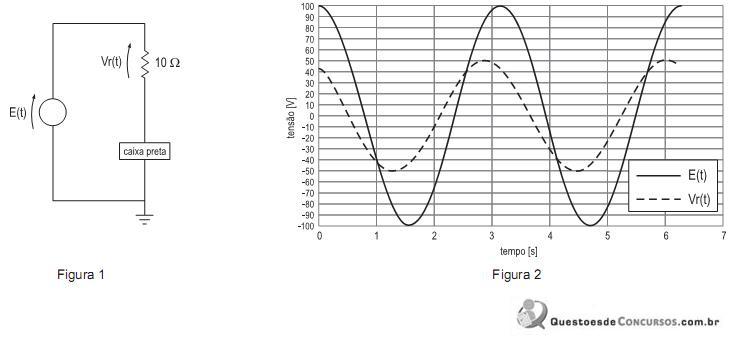

A Figura 1 apresenta um circuito composto por um resistor de 10 Ω em série com um elemento denominado caixa preta, alimentados por uma fonte de tensão senoidal E(t) com frequência angular = 2 rad/s. A Figura 2 apresenta as formas de onda da tensão da fonte senoidal e da tensão sobre o resistor Vr(t).A Figura 2 mostra uma defasagem de 30° entre as senoides. O elemento denominado caixa preta é constituído de um(a)

1. Acapacitor de 0,05 F
2. Bindutor de 5 H
3. Cassociação série de um resistor de 7,3 Ω e um capacitor de 0,05 F
4. Dassociação série de um resistor de 7,3 Ω e um indutor de 5 H
5. Eassociação série de um resistor de 10 Ω e um capacitor de 0,05 F
