Questão de Engenharia Eletrônica — Automação Industrial — CESGRANRIO 2011
Engenharia EletrônicaAutomação Industrial
- Código
- cg040186
- Banca
- CESGRANRIO
- Órgão
- PETROQUÍMICA SUAPE
- Ano
- 2011
- Nível
- Superior
- Cargo
- Engenheiro de Manutenção Pleno - Elétrica

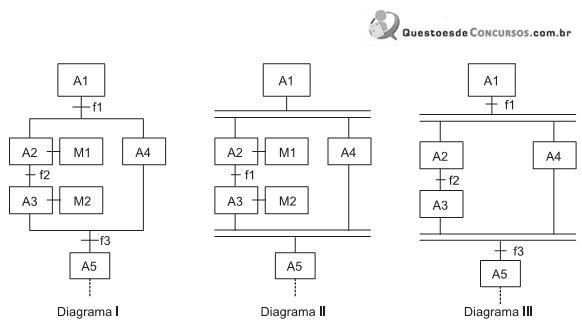

O GRAFCET é um método usado para representar graficamente a sequência de comandos de sistemas automatizados, com grande aplicação em programação de CLP. A figura a seguir apresenta três representações de diagramas de comandos GRAFCET.
Dentre os diagramas apresentados acima, com base nas regras e nas técnicas de construção do GRAFCET, está correto APENAS o representado no diagrama
Dentre os diagramas apresentados acima, com base nas regras e nas técnicas de construção do GRAFCET, está correto APENAS o representado no diagrama- AI
- BII
- CIII
- DI e II
- EI e III
