Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2011

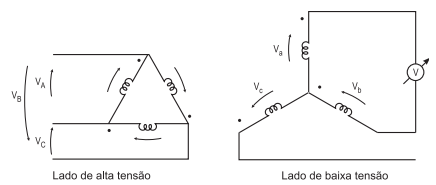

O transformador trifásico, apresentado no circuito da figura acima, é constituído por um banco de transformadores monofásicos de 600 V/120 V (valores de tensão eficaz). Sabendo-se que as tensões aplicadas ao lado de alta tensão possuem a sequência ABC, a leitura do voltímetro colocado no lado de baixa tensão, em volts, é

1. A60
2. B60√3
3. C120
4. D120√3
5. E240
