Questão de Engenharia Eletrônica — Automação Industrial — CESGRANRIO 2011
Engenharia EletrônicaAutomação Industrial
- Código
- cg040205
- Banca
- CESGRANRIO
- Órgão
- PETROQUÍMICA SUAPE
- Ano
- 2011
- Nível
- Superior
- Cargo
- Engenheiro de Manutenção Pleno - Elétrica

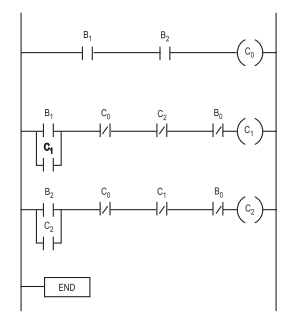

Considere o esquema LADDER de controle de um processo industrial apresentado na figura acima. O usuário tem acesso ao sistema de controle através das botoeiras denominadas B₁'B₂B₀. Com base nessas informações e no diagrama apresentado, tem-se que a(s)- Asaídas C₁C₂ficarão desabilitadas caso as botoeiras B₁B₂ sejam acionadas ao mesmo tempo
- Bsaídas C₁C₂, para serem habilitadas, as botoeiras B₁B₂ devem ser pressionadas ao mesmo tempo
- Csaídas C₁C₂, poderão ser habilitadas somente mediante a habilitação da saída C₀
- Dhabilitação da saída C₁ permite a habilitação da saída C₂mediante acionamento da boteira B₂
- Ehabilitação da saída C₂ permite a habilitação da saída C₁ mediante acionamento da boteira B₁
