Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2011

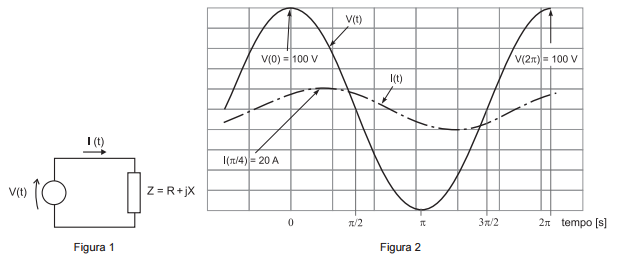

O esquema da Figura 1 mostra o equivalente monofásico de um dado circuito, composto por uma fonte de tensão V(t) que alimenta uma impedância Z e que demanda da fonte uma corrente I(t). As formas de onda dos valores eficazes da tensão e da corrente são apresentadas na Figura 2, cujos valores de pico são, respectivamente, 100 V e 20 A. Com base no exposto, considere as afirmativas abaixo. I - A carga é predominantemente indutiva, e o resistor é de 5 Ω. II - A carga é predominantemente indutiva, e o indutor é de 3,5 H. III - A carga é predominantemente capacitiva, e o capacitor é de Está correto APENAS o que se afirma em

1. AI
2. BII
3. CIII
4. DI e II
5. EII e III
