Questão de Eletricidade — Eletrônica — CESGRANRIO 2011
EletricidadeEletrônica
- Código
- cg040278
- Banca
- CESGRANRIO
- Órgão
- PETROQUÍMICA SUAPE
- Ano
- 2011
- Nível
- Médio
- Cargo
- Instrumentista

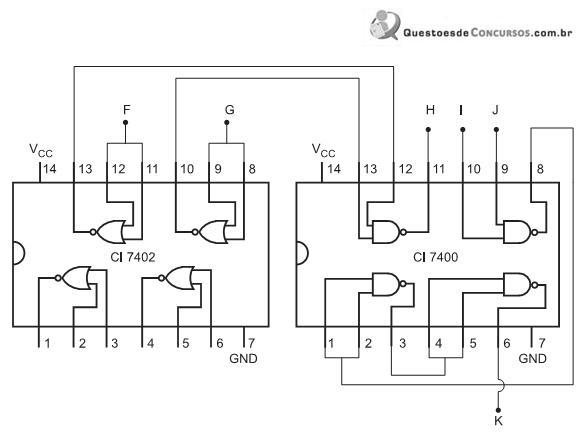

Os circuitos integrados acima são da família TTL. A simplificação desse circuito lógico, referente à saída H, é representada pela porta lógica- AX-OR
- BOR
- CNOR
- DAND
- ENAND
