Questão de Engenharia Mecânica — Sistemas Mecânicos — CESGRANRIO 2011

Engenharia MecânicaSistemas Mecânicos
Código
cg040316
Banca
CESGRANRIO
Órgão
PETROQUÍMICA SUAPE
Ano
2011
Nível
Médio
Cargo
Mecânico Industrial Sênior

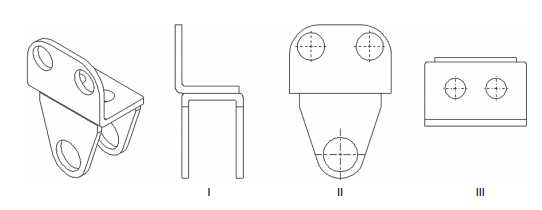

Imagem associada para resolução da questão Ao se considerarem as figuras acima, à esquerda tem-se a representação isométrica de uma peça, sendo as demais as respectivas vistas. Tais vistas correspondem a
  1. AI- direita II- frontal III- inferior, no 1⁰ diedro
  2. BI- direita II- esquerda III- inferior, no 1⁰ diedro
  3. CI- direita II- superior III- inferior, no 1⁰ diedro
  4. DI- direita II- frontal III- superior, no 1⁰ diedro
  5. EI- esquerda II- frontal III- inferior, no 1⁰ diedro
Revelar gabarito e comentário

GabaritoD — I- direita II- frontal III- superior, no 1⁰ diedro
