Questão de Engenharia Mecânica — Sistemas Mecânicos — CESGRANRIO 2011

Engenharia MecânicaSistemas Mecânicos
Código
cg040319
Banca
CESGRANRIO
Órgão
PETROQUÍMICA SUAPE
Ano
2011
Nível
Médio
Cargo
Mecânico Industrial Sênior

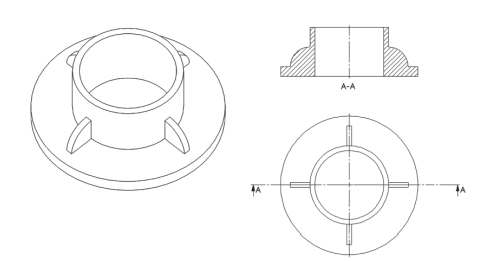

Imagem associada para resolução da questão A representação em corte da peça mostrada acima está
  1. Acorreta, pois a peça é simétrica.
  2. Bcorreta, pois a peça tem nervuras.
  3. Ccorreta, pois o corte passa pelo centro.
  4. Dincorreta, pois não se corta nervura.
  5. Eincorreta, pois o sentido de corte está invertido.
Revelar gabarito e comentário

GabaritoD — incorreta, pois não se corta nervura.
