Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2011

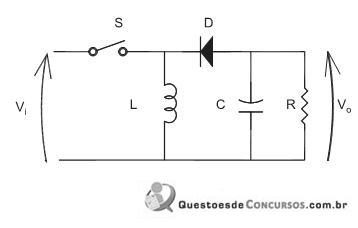

A figura acima apresenta um conversor buck boost, que opera com modulação por largura de pulso, onde o duty cycle D = 0,6. Para uma entrada DC Vi = 15 V e considerando o funcionamento do circuito em regime permanente, o valor médio da tensão de saída Vo, em volts, é

1. A-37,5
2. B-22,5
3. C3,75
4. D22,5
5. E37,5
