Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2011
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- cg040883
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Eletrônica

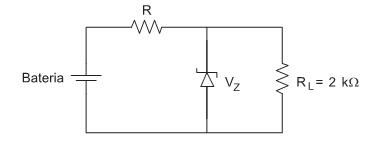

No circuito da figura acima, os valores de R e da tensão nominal do diodo zener, Vz, são desconhecidos. Para determiná-los, utilizaram-se duas baterias diferentes, verificando-se as potências dissipadas pelos resistores.Os valores obtidos estão na tabela abaixo.Bateria PR PRL10 V 12 mW 8 mW18 V 48 mW 18 mWCom base nos dados acima apresentados, os valores de R e Vz são, respectivamente,- A2 kΩ e 4 V
- B3 kΩ e 6 V
- C2 kΩ e 6 V
- D3 kΩ e 4 V
- E2 kΩ e 10 V
