Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2011

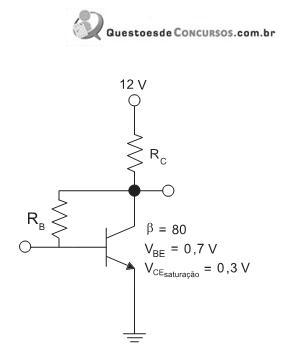

O circuito da figura acima mostra os dados de polarização de um transistor NPN. Para que a corrente CC de coletor seja de 2 mA e seja garantida uma excursão, no sinal de coletor, de 2 V (pico a pico), alcançando-se o limiar de transição para a região de saturação do transistor, os valores de RB e RCsão, em kΩ respectivamente,

1. A16 e 6,25
2. B16 e 5,35
3. C24 e 5,35
4. D28 e 5,35
5. E28 e 6,25
