Questão de Engenharia Eletrônica — Filtros — CESGRANRIO 2011

Engenharia EletrônicaFiltros
Código
cg040885
Banca
CESGRANRIO
Órgão
Petrobras
Ano
2011
Nível
Superior
Cargo
Engenheiro de Equipamento Júnior - Eletrônica

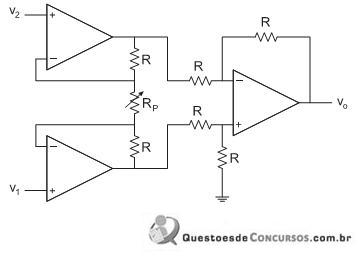

Imagem 066.jpgA figura acima mostra um circuito amplificador que fornece uma saída Vo , baseada na diferença entre duas entradas (V₁ - V₂). O valor da resistência do potenciômetro Rp , em função de R, para que se tenha Vo= 3(V₁-V₂) , é
  1. AR
  2. B2R
  3. CR / 2
  4. D2R /3
  5. E3R /2
Revelar gabarito e comentário

GabaritoA — R
