Questão de Engenharia Eletrônica — Sistemas de Controle — CESGRANRIO 2011

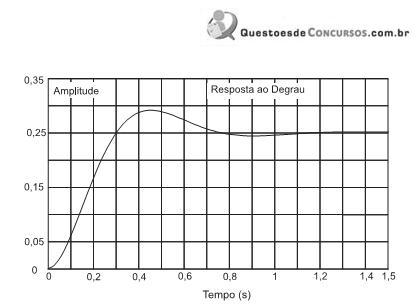

O gráfico da figura acima corresponde à resposta ao degrau unitário aplicado na entrada de um sistema de 2ª ordem, cuja função de transferência é G(s) = 16 /s² + 8s + b. Com base nos dados da figura, os polos desse sistema são complexos, conjugados e iguais a

1. A- 4 ± j8
2. B- 4 ± j4
3. C- 4 ± j8√3
4. D- 4 ± j4√3;
5. E- 4 ± j3
