Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESGRANRIO 2011
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- cg041020
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Elétrica
Considere as informações a seguir para responder à questão.

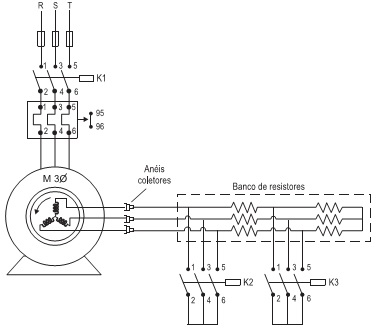

O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.Em relação ao diagrama apresentado, analise as afirmativas a seguir.I – O aumento da resistência do rotor no motor de indução aumenta o torque de partida da máquina.II – Este tipo de acionamento é utilizado na prática para realizar, através da variação da resistência no rotor, o controle de velocidade da máquina na operação em regime permanente.III – A conexão do banco de resistores aumenta a resistência no rotor, mas não altera as perdas ôhmicas do mesmo.Está correto APENAS o que se afirma em
O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.Em relação ao diagrama apresentado, analise as afirmativas a seguir.I – O aumento da resistência do rotor no motor de indução aumenta o torque de partida da máquina.II – Este tipo de acionamento é utilizado na prática para realizar, através da variação da resistência no rotor, o controle de velocidade da máquina na operação em regime permanente.III – A conexão do banco de resistores aumenta a resistência no rotor, mas não altera as perdas ôhmicas do mesmo.Está correto APENAS o que se afirma em- AI
- BII
- CIII
- DI e II
- EII e III
