Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESGRANRIO 2011
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- cg041021
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Elétrica
Considere as informações a seguir para responder à questão.

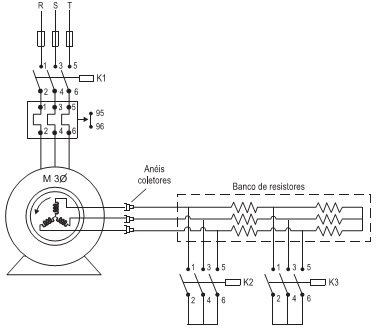

O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.Observando o diagrama apresentado, tem-se como procedente a seguinte situação:
O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.Observando o diagrama apresentado, tem-se como procedente a seguinte situação:- AQuando a contatora K1 está acionada, estando os contatos K2 e K3 fechados, o motor estará operando a vazio.
- BQuando a contatora K1 está acionada, estando os contatos de K2 e K3 abertos, o motor estará operando com máxima resistência no rotor.
- CQuando as contatoras K2 e K3 estão acionadas, estando os contatos de K1 abertos, o motor estará operando no modo realimentado.
- DO acionamento de K1 e de K2 simultaneamente pode causar danos ao motor, pois o mesmo estará operando em curto-circuito.
- EO acionamento da contatora K3 proporciona o paralelismo do banco de resistores com o enrolamento do rotor, resultando na menor resistência possível no rotor.
