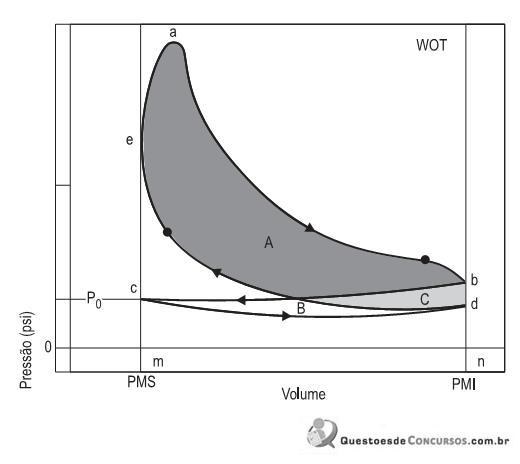

O diagrama indicador real de um motor de combustão interna ICE de 4 tempos pode ser obtido por meio de instrumentação adequada e está representado na figura a seguir, na qual P₀ é a pressão atmosférica.
No diagrama, um motor aspirado funciona em carga plena, com a borboleta do acelerador completamente aberta.Nesse contexto, analise as afirmações a seguir.I - As áreas B e C representam as perdas por bombeamento na admissão e na descarga.II - Ao ser mantida a mesma rotação do motor, se a borboleta do acelerador estiver parcialmente fechada, a área B aumenta.III - A linha cd representa o tempo de admissão, e como o motor é aspirado, está abaixo da pressão atmosférica P₀Está correto o que se afirma em
No diagrama, um motor aspirado funciona em carga plena, com a borboleta do acelerador completamente aberta.Nesse contexto, analise as afirmações a seguir.I - As áreas B e C representam as perdas por bombeamento na admissão e na descarga.II - Ao ser mantida a mesma rotação do motor, se a borboleta do acelerador estiver parcialmente fechada, a área B aumenta.III - A linha cd representa o tempo de admissão, e como o motor é aspirado, está abaixo da pressão atmosférica P₀Está correto o que se afirma em- AI, apenas.
- BII, apenas.
- CI e II, apenas.
- DII e III, apenas.
- EI, II e III.
