Questão de Engenharia Mecânica — Termodinâmica — CESGRANRIO 2011
Engenharia MecânicaTermodinâmica
- Código
- cg041125
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Mecânica

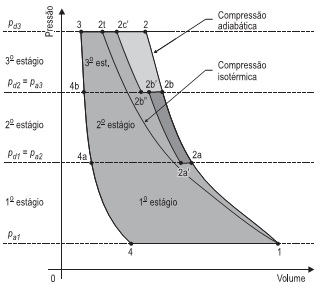

Considere os dados e a figura a seguir para responder à questão.O diagrama pressão-volume, abaixo, ilustra a redução do trabalho de compressão numa compressão em três estágios, com arrefecimento do gás ao sair na descarga de cada estágio.
SILVA, N. F. Compressores Alternativos Industriais.Rio de Janeiro: Interciência, 2009.A área que representa a redução do trabalho adiabático reversível, devido à refrigeração do gás ao ser descarregado pelo 2o estágio, corresponde a
SILVA, N. F. Compressores Alternativos Industriais.Rio de Janeiro: Interciência, 2009.A área que representa a redução do trabalho adiabático reversível, devido à refrigeração do gás ao ser descarregado pelo 2o estágio, corresponde a- AA₁-₂a-₄a-₁
- BA₂a'-₂b'-₄b-₄a-₂a'
- CA₂a-₂b-₂b'-₂a'-₂a
- DA₂b"-₂c'-₃-₄b-₂b"
- EA₂b-₂-₂c'-₂b"-₂b
