Questão de Engenharia Mecânica — Mecânica dos Fluidos — CESGRANRIO 2011
Engenharia MecânicaMecânica dos Fluidos
- Código
- cg041143
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Mecânica

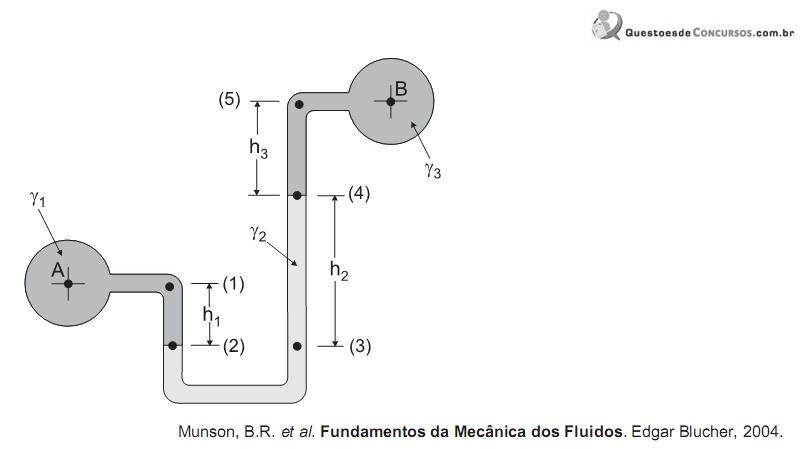

A figura acima ilustra um manômetro com tubo em U, muito utilizado para medir diferenças de pressão. Considerando que os pesos específicos dos três fluidos envolvidos estão indicados na figura por Y₁ , Y₂ e Y₃ a diferença de pressão PA - PB corresponde a- Ay₁h₁ + y₂h₂ + y₃h₃
- By₁h₁ - y₂h₂ + y₃h₃
- Cy₂h₂ + y₃h₃ - y₁h₁
- Dy₂h₂ - y₃h₃ - y₁h₁
- E(y₁h₁ +y₂h₂ + y₃h₃) /3
