Questão de Engenharia Mecânica — Mecânica dos Fluidos — CESGRANRIO 2011
Engenharia MecânicaMecânica dos Fluidos
- Código
- cg041144
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Mecânica

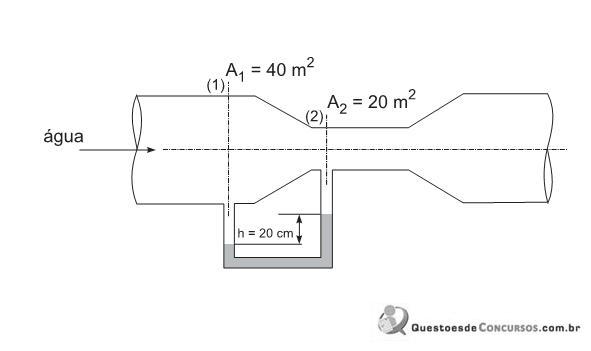

A figura acima ilustra um escoamento em regime permanente em um Venturi. Considere que o fluido manométrico é o mercúrio e que os pesos específicos envolvidos no problema valem YHg = 140.000 N/m³ e Yágua = 10.000 N/m³. Supondo as perdas por atrito desprezíveis, propriedades uniformes nas seções e g = 10 m/s² , para a velocidade da água, em m/s, obtém-se na seção 2- AV₂ = √18,2
- BV₂ = √42,6
- CV₂ = √69,3
- DV₂ = √93,5
- EV₂ = √800,0
