Questão de Física — Estática - Momento da Força/Equilíbrio e Alavancas — CESGRANRIO 2011

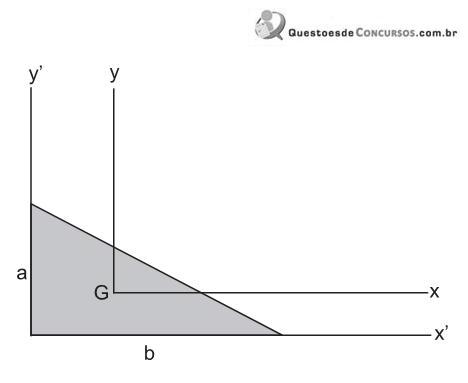

Uma viga homogênea apresenta seção transversal na forma de um triângulo retângulo de catetos a e b, onde a = b/2, conforme ilustra a figura acima. O ponto G representa o baricentro do triângulo, por onde passam os eixos ortogonais x e y. Também estão representados o eixo x’, paralelo a x, e o eixo y’, paralelo a y, que passam pelo vértice formado pelos dois catetos.Os momentos de inércia de área dessa seção, em relação aos eixos x, y, x’e y’, são denominados por Ix , Iy , Ix’ , Iy’ , respectivamente. Nessa perspectiva, verifica-se a seguinte relação:

1. AIx < Ix’ < Iy < Iy’
2. BIx > Ix’ > Iy > Iy’
3. CIx = Ix’ < Iy = Iy’
4. DIx < Iy < Ix’ < Iy’
5. EIx = Iy < Ix’ = Iy’
