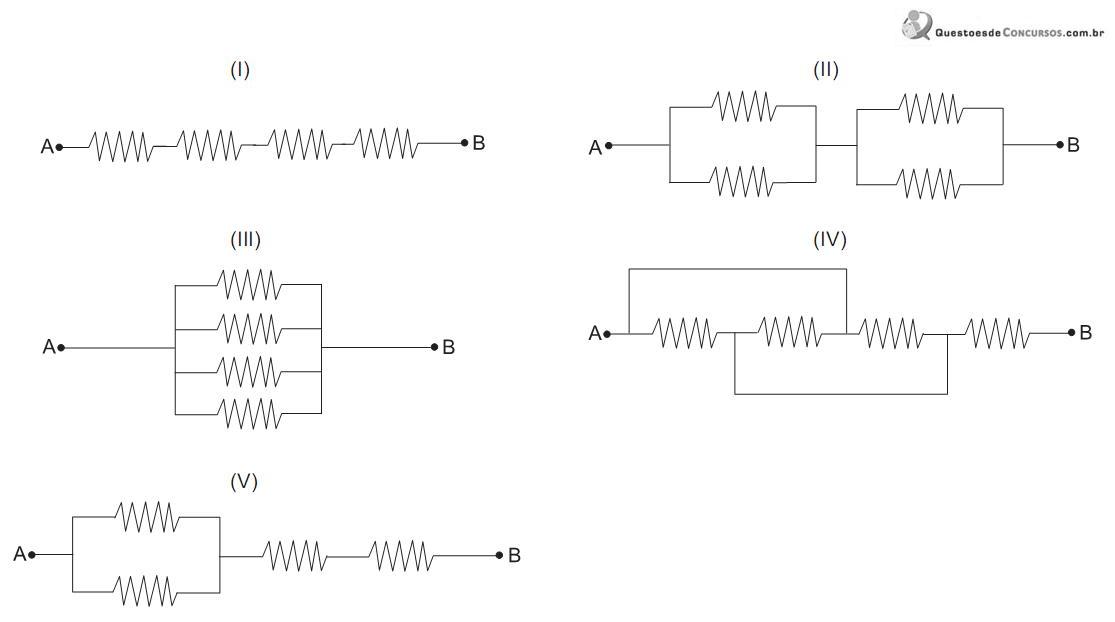

Em uma bancada de testes, dispõe-se de 4 resistores de resistência R = 3 Ω, que podem ser instalados entre os terminais A e B, conforme as configurações ilustradas a seguir.
Considerando-se uma diferença de potencial de 12 V entre os terminais A e B e, para que a corrente elétrica, em qualquer ponto do circuito entre A e B, não ultrapasse 3 A, as configurações de montagem que atendem a essa restrição são as ilustradas em
Considerando-se uma diferença de potencial de 12 V entre os terminais A e B e, para que a corrente elétrica, em qualquer ponto do circuito entre A e B, não ultrapasse 3 A, as configurações de montagem que atendem a essa restrição são as ilustradas em- AI, II e IV, apenas.
- BI, IV e V, apenas.
- CII, III e V, apenas.
- DIII, IV e V, apenas.
- EI, II, III, IV e V.
