Questão de Física — Estática - Momento da Força/Equilíbrio e Alavancas — CESGRANRIO 2011

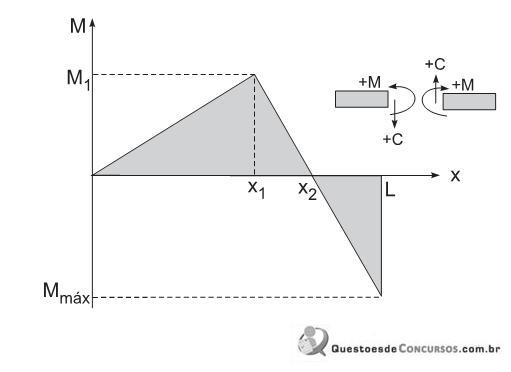

A figura acima representa o diagrama de Momento Fletor (M) para uma viga homogênea, de comprimento L, submetida a determinado carregamento, e a convenção utilizada para os sinais do Momento Fletor e Esforço Cortante (C). O diagrama de Esforço Cortante para essa viga está representado em

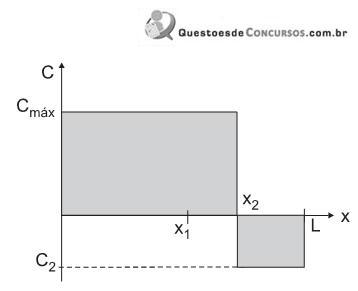

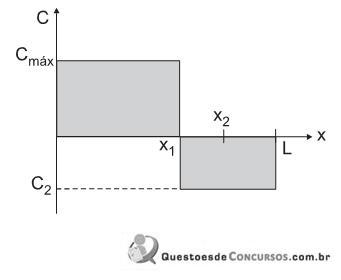

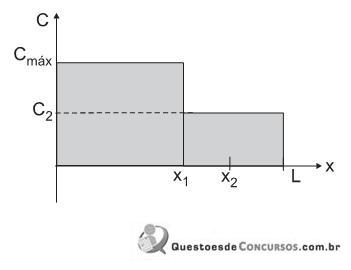

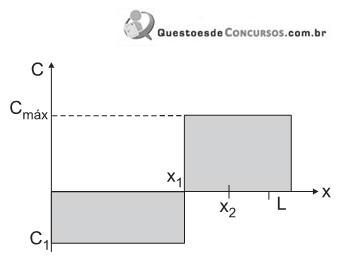

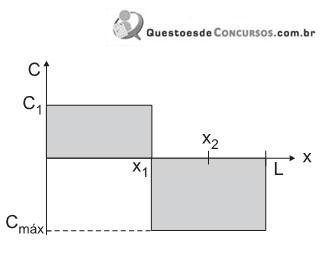

1. A
2. B
3. C
4. D
5. E
