Questão de Mecânica — Processos de Fabricação Mecânica — CESGRANRIO 2011
MecânicaProcessos de Fabricação Mecânica
- Código
- cg042240
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Inspeção de Equipamentos e Instalações Júnior

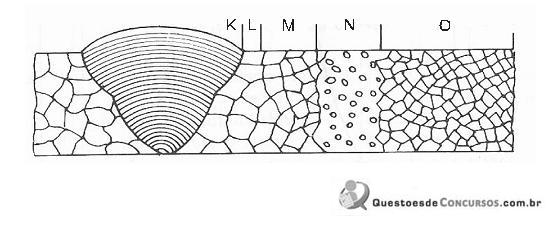

Considerando-se os aspectos metalúrgicos, a figura acima representa as regiões de peças soldadas. Relacione as regiões apresentadas na figura com a correspondente descrição das características metalúrgicas, dentre as expostas a seguir.I - Zona sem alteração estruturalII - Zona de recristalização incompletaIII - Zona de fusãoIV - Zona de depósito do metal de soldaV - Zona de normalizaçãoA relação correta é- AI – M , II – N , III – L , IV – K , V – O
- BI – M , II – K , III – L , IV – N , V – O
- CI – O , II – N , III – L , IV – K , V – M
- DI – O , II – K , III – L , IV – N , V – M
- EI – O , II – N , III – M , IV – K , V – L
