Questão de Eletrônica — Análise de Circuitos — CESGRANRIO 2011
EletrônicaAnálise de Circuitos
- Código
- cg042512
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Eletrônica

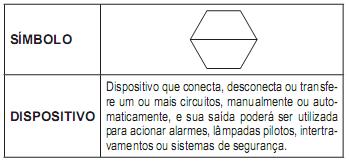

A Norma ISA-S5.1 foi concebida para ser uma padronização de simbologia e identificação de instrumentos e equipamentos de processo, tendo abrangência mundial. Esta Norma é utilizada na elaboração de fluxogramas de processo mecânico, diagramas de sistemas de instrumentação, especificações, listas de instrumentos, identificação de instrumentação e funções de controle. Observe, abaixo, o símbolo e a descrição de um dispositivo.
Sobre o símbolo e o dispositivo, afirma-se que o símbolo é utilizado para
Sobre o símbolo e o dispositivo, afirma-se que o símbolo é utilizado para- Acomputador de processo, e o dispositivo é conhecido por Relé.
- Bcomputador de processo, e o dispositivo é conhecido por Switch.
- Csolenoide duplo, e o dispositivo é conhecido por Switch.
- Dsolenoide duplo, e o dispositivo é conhecido por Relé.
- Eunidade de derivação digital, e o dispositivo é conhe- cido por Relé.
