Questão de Eletroeletrônica — Eletrônica Digital em Eletroeletrônica — CESGRANRIO 2011

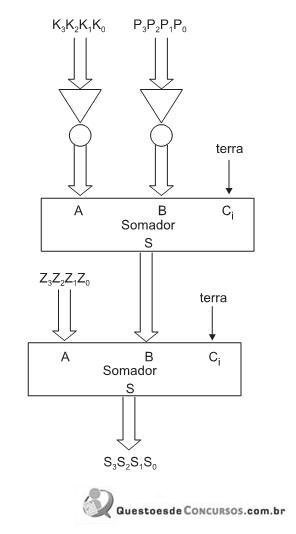

Sabendo-se que são números de 4 bits, a saída S da unidade aritmética da figura é

1. AZ – K – P
2. BZ – K – P – 1
3. CZ – K – P – 2
4. DZ – K – P + 1
5. EZ – K – P + 2
