Na automação industrial, para a programação de Controladores Lógico Programáveis (CLP), representando graficamente o processamento dos sinais elétricos e do comando enviados a outros equipamentos industriais, uma possibilidade bastante empregada é o uso de linguagem de contato (LADDER).

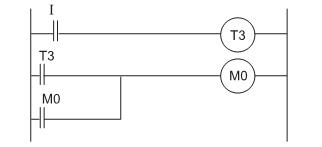

A figura acima apresenta uma pequena parte de um programa para CLP mais complexo. Nas condições ideais de funcionamento, o contato, normalmente aberto I, é energizado por uma botoeira, por cerca de 0,5 segundo. T3 é um temporizador associado a 3 segundos, e M0 é um motor. Considerando-se o diagrama e as informações acima, afirma-se que M0
A figura acima apresenta uma pequena parte de um programa para CLP mais complexo. Nas condições ideais de funcionamento, o contato, normalmente aberto I, é energizado por uma botoeira, por cerca de 0,5 segundo. T3 é um temporizador associado a 3 segundos, e M0 é um motor. Considerando-se o diagrama e as informações acima, afirma-se que M0- Aé energizado imediatamente após I e desliga 3 s depois da partida.
- Bliga 3 s após a energização de I e desliga 3 s depois de sua partida.
- Cliga 3 s após a energização de I e não é mais desligado.
- Ddesliga 3 s após a energização de I e não é mais ligado.
- Edesliga imediatamente após a energização de I e religa 3 s depois de seu desligamento.
