Questão de Eletroeletrônica — Eletrônica Digital em Eletroeletrônica — CESGRANRIO 2011

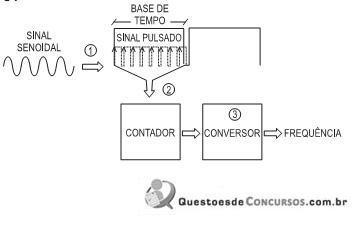

Para medir a frequência de um sinal senoidal, um técnico fez uso de um dos frequencímetros existentes em seu laboratório, no Brasil. Esse equipamento utiliza o sistema de contagem mostrado na figura acima, de acordo com os seguintes passos:1 - o sinal senoidal é transformado num sinal pulsado de mesma frequência;2 - esse sinal pulsado incrementa um contador durante um período determinado pela base de tempo;3 - a saída do contador é convertida na frequência do sinal.Sabendo, contudo, que a base de tempo do frequencímetro, apesar de periódica, apresentava um valor incorreto, o técnico testou o equipamento, medindo a frequência da rede elétrica (60Hz) e obtendo 75 Hz. Em seguida, mediu a frequência do sinal desejado e verificou a indicação de 120 Hz no frequencímetro. O verdadeiro valor da frequência do sinal, em Hz, é

1. A37,5
2. B75
3. C96
4. D105
5. E150
