Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2011
EletrônicaEletrônica Analógica
- Código
- cg042528
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Eletrônica
Observe as figuras abaixo.

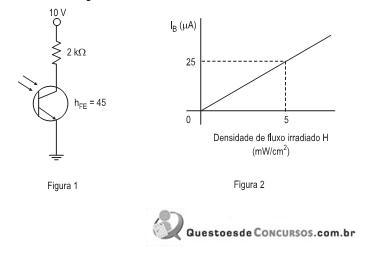

A Figura 1 mostra um circuito que utiliza um fototransistor de área sensível igual a 20 mm². A Figura 2 mostra a curva da corrente de base em função da densidade de fluxo irradiado desse fototransistor, aproximada por uma reta. Se o fototransistor for irradiado com 2 mW de potência, sua tensão
, em Volts, será igual a
A Figura 1 mostra um circuito que utiliza um fototransistor de área sensível igual a 20 mm². A Figura 2 mostra a curva da corrente de base em função da densidade de fluxo irradiado desse fototransistor, aproximada por uma reta. Se o fototransistor for irradiado com 2 mW de potência, sua tensão , em Volts, será igual a- A2,25
- B4,5
- C4,75
- D5,5
- E7,75
