Questão de Mecânica — Hidráulica — CESGRANRIO 2011

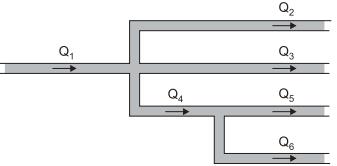

A instalação de um sistema hidráulico envolve derivações, conforme mostrado na figura.Considerando os sentidos indicados para as vazões em cada trecho de tubo do sistema, a equação da continuidade estabelece que

1. AQ₁= Q₃ = Q₂+ Q₄
2. BQ₁ = Q₂+ Q₃ – (Q₅ + Q₆ )
3. CQ₂ = Q₃ = Q₅ = Q₆
4. DQ₃ = Q₁ – Q₅ – Q₆
5. EQ₆ = Q₄– Q₅
