Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2011
MecânicaDesenho Técnico Mecânico
- Código
- cg042694
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Mecânica

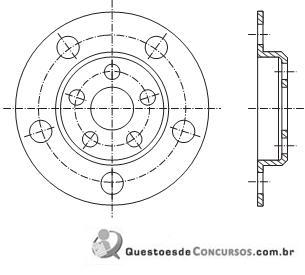

Um flange é representado por sua vista frontal e por uma vista em corte. Considerando o exposto, analise as afirmações abaixo.I - A vista em corte está correta.II - As dimensões dos furos da peça devem ser todas indicadas na vista frontal.III - As dimensões dos círculos-base dos furos devem ser indicadas na vista em corte.IV - As dimensões de profundidade são indicadas na vista em corte.Está correto o que se afirma em- AI, II e III, apenas.
- BI, II e IV, apenas.
- CI, III e IV, apenas.
- DII, III e IV, apenas.
- EI, II, III e IV.
