Questão de Eletricidade — Eletrônica — CESGRANRIO 2011
EletricidadeEletrônica
- Código
- cg042831
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Elétrica

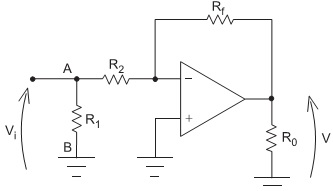

Considere o circuito acima, cujo amplificador operacional é considerado ideal. A resistência equivalente, medida entre os pontos A e B, é- AR₁
- BR₂ + Rf + R₀
- CR₁+ R₂
- DR₁R₂ / R₁+ R₂
- ER₁( R₂ + Rf + R₀ ) /R₁+R₂+Rf+R₀
